東莞恒溫恒濕試驗箱制冷系統電磁四通換向閥

東莞恒溫恒濕試驗箱制冷系統結構組成

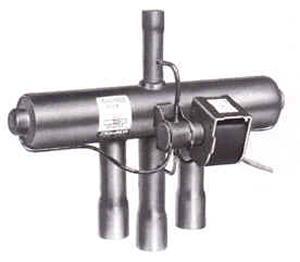

電磁四通換向閥由位于上部的電磁導向閥和位于下部的四通換向閥組成。
l )電磁導向閥
電磁導向閥是控制四通換向閥的導向閥，可分兩部分來看。一部分是電磁截體，由銜鐵、螺線管(線圈)及彈簧等組成。
  2 )四通換向閥
四通換向閥有四根連接管及兩端蓋上的兩個小孔，閥體內裝有半圓閥座、滑塊以及兩個活塞。閥座上有三個孔，由閥體外插進三根銅管，半圓閥座、筒體及銅管同時用銀合金釬焊在一起。滑塊就是閥門，它在閥座上可以左右移動，它是一個似船形體，里面被挖空，滑塊平面蓋在閥座上，只能蓋住兩個閥孔，使蓋住的兩孔相通，但這兩孔與筒體內部分隔不通。當滑塊左移時，它就蓋住左邊兩孔，右邊一孔與筒體連通；當滑塊右移時，它就蓋在右邊兩孔，左邊一孔與筒體連通。這樣，就能使制冷劑在系統內改變流向。
